Главная страница » Каталог » Резинотехнические изделия » Рукава » Рукава резиновые оплеточной конструкции для авиационной техники (без присоединительной арматуры) ТУ 38 005 1515-92

Рукава резиновые оплеточной конструкции для авиационной техники (без присоединительной арматуры) ТУ 38 005 1515-92

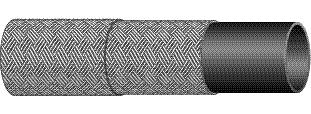

Группа 1 тип У,М

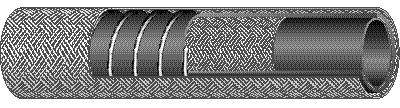

Группа 2тип У,М

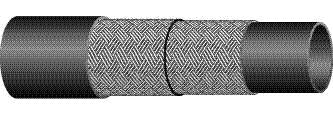

Группа 3 тип У,М

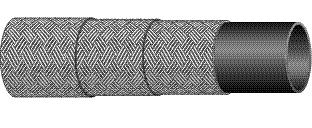

Группа 4 тип У,М




Группа 5 тип У,М



Назначение

Предназначены для гибкой связи трубопроводов и агрегатов различных систем летательных аппаратов и наземного оборудования.

Пример условного обозначения:
Рукав 5М6-100 ТУ 38 0051515-92
Рукав 5 конструктивной группы,
М - для масляных систем,
внутренним диаметром 6,0 мм,
на рабочее давление 100 кгс/см?.



Рукава выпускаются 5 типов:
П – для воздуха и гидросистем
У – для гидравлических, воздушных и топливных систем
М – для маслянных систем
Г – для гидравлических систем
Т – для топливных систем.



Рукава групп 1-5 выпускаются с хлопчатобумажными оплетками

Рукава групп 21-22 выпускаются с металлическими оплетками



Рукава работоспособны при температуре окружающего воздуха °С : типы У, М, Т от –55 до +100; типы Г, П от –45 до +100.

Температура рабочей среды, °С :
воздух, масла, топливо - от -55 до +100;
вода техническая - до +80;
бензин - от –55 до +60.



Группа 21 тип Г



Группа 21 тип П



Группа 22 тип Г



Группа 22 Тип П



Технические характеристики

Тип

Группа

Внутренний диаметр, мм

Рабочее давление, МПа

Длина, м

У, М

1,2

4,0-32,0

1,5

0,5-2,0

3

10,0-50,0
54,0

1,5
1,2

4

35,0-45,0

1,5

5

4,0
6,0
8,0-10,0
12,0-16,0
18,0-20,0
22,0-25,0
28,0-32,0
40,0; 42,0; 50,0; 54,0

12,0
10,0
8,5
7,0
6,0
5,0
3,0
1,5

П, Г, Т

21

4,0-8,0
4,0

15,0
24,0

до 4,0

22

6,0-10,0
8,0
12,0-16,0
10,0-16,0

24,0
21,0
21,0
15,0

1

2

3

4

5
