Главная страница » Каталог » Резинотехнические изделия » Рукава » Трубки резиновые диэлектрические и рукава для перемычек и кабелей сварочных машин, стендов водоохлаждения высокочастотных генераторов, микроплазменных установок, водоохлаждения индукторов ТПЧ-800(320) ТУ38 305 104-03

Трубки резиновые диэлектрические и рукава для перемычек и кабелей сварочных машин, стендов водоохлаждения высокочастотных генераторов, микроплазменных установок, водоохлаждения индукторов ТПЧ-800(320) ТУ38 305 104-03


Рукава типов ВК, ВП, ВИ)

Пример условного обозначения:
Рукав ВК-28?38-0,5 ТУ 38 305104-03
Рукав ВК - для охлаждения кабелей водой технической,
внутренним диаметром 28,0 мм,
наружным диаметром 38,0 мм,
рабочее давление 0,5 МПа


Рукава типов СВ, ВИ

Пример условного обозначения:
Рукав СВ 10х19 –0,3 ТУ 38 305104-03
Рукав СВ - для стендов водоохлаждения,
внутренним диаметром 10,0 мм,
наружным диаметром 19,0 мм,
на рабочее давление 0,3 МПа.


Рукава типа МУ

Пример условного обозначения:
Рукав МУ 10?19-1,0 ТУ 38 305104-03
Рукав МУ - для микроплазменных установок,
внутренним диаметром 10,0 мм,
наружным диаметром 19,0 мм,
на рабочее давление 1,0 МПа.


Рукава типа ВИ

Пример условного обозначения:
Рукав ВИ 18?29-1,0 ТУ 38 305104-03
Рукав ВИ - для водоохлаждения индукторов ТПЧ-800(320),
внутренним диаметром 18,0 мм,
наружным диаметром 29,0 мм,
на рабочее давление 1,0 МПа.

Трубки резиновые диэлектрические СП и рукава для перемычек ВП и кабелей сварочных машин ВК (Взамен ТУ38 105 1116-86)

Рукава резиновые диэлектрические стендов водоохлаждения высокочастотных генераторов СВ (Взамен ТУ 38 105 748-86) и водоохлаждения индукторов ВИ

Технические характеристики

Тип

Диаметр, мм

Рабочее давление, МПа

Длина, м

Температура рабочей среды, °С

Конструкция

Назначение

Примечание

Внутренний

Наружный

ВК

ВП

ВК

12,0
16,0
18,0
25,0
28,0
35,0
38,0
42,0
50,0

22,0
26,0
29,0
37,0
38,0
48,0
50,5
53,5
62,0

тип ВИ:

н/б 0,6

н/б 0,5

до 4,0

до +80,

тип СВ: от +15 до +65;

тип ВИ: до +90

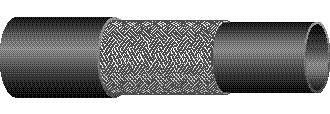

оплеточная

Трубки СП и рукава ВК, ВП предназначены для охлаждения и изоляции токопроводов друг от друга и от окружающих предметов, рукава ВИ - для водоохлаждения индукторов ТПЧ-800(320).

Внутренний и наружный резиновые слои рукавов ВИ характеризуются электрической прочностью н/м 2,0 кВ/мм.

Трубка СП, внутренние и наружные слои рукавов СВ характеризуются электрической прочностью н/м 1,0 кВ/мм.

СВ
ВК
ВП
ВИ

16,0
18,0
20,0
25,0

27,0
29,0
32,0
37,0

тип СВ: 0,3;

н/б 0,5

до 10.0

до +80,

тип СВ: от +15 до +65;

тип ВИ: до +90

навивочная (дорновая)

СП

32,0
35,0
40,0
50,0

38,0
41,0
46,0
56,0

-

до 4,0

трубка

СВ

ВИ

10,0
12,0
14,0
16,0

19,0
22,5
24,0
26,0

0,3

0,5-20,0

тип СВ: от +15 до +65;

навивочная (бездорновая)

Рукава СВ предназначены для стендов водоохлаждения высокочастотных генераторов для индукционного и диэлектрического нагрева, рукава ВИ - для водоохлаждения индукторов ТПЧ-800(320).

Внутренний и наружный резиновые слои рукавов ВИ характеризуются электрической прочностью н/м 2,0 кВ/мм.

Трубка СП, внутренние и наружные слои рукавов СВ характеризуются электрической прочностью н/м 1,0 кВ/мм.

СВ
ВИ

14,0
16,0
18,0
20,0
25,0
32,0
38,0
40,0
42,0
50,0

26,0
30,0
32,0
34,0
39,0
46,0
52,0
54,0
56,0
64,0

min ВИ н/б 0,6

0,3

до 4,0

тип СВ: от +15 до +65;

тип ВИ: до +90

прокладочная

ВК
ВП

50,0

62,0

н/б 0,5

до 4,0

до +80

Рукава ВК, ВП предназначены для охлаждения и изоляции токопроводов друг от друга и окружающих предметов

-

ВИ

18,0
25,0
32,0
38,0
50,0

29,0
36,0
43,0
49,0
64,0

н/б 1,0

10,0

до +90

обмоточная

Рукава предназначены для водоохлаждения индукторов ТПЧ-800(320)

Внутренний и наружный резиновые слои рукавов ВИ характеризуются электрической прочностью н/м 2,0 кВ/мм.

Рукава резиновые для микроплазменных установок

Тип

Диаметр, мм

Рабочее давление, МПа

Длина, м

Температура рабочей среды, °С

Конструкция

Назначение

Примечание

Внутренний

Наружный

МУ

10,0

19,0

1,0

до 100,0

от -45 до +40 (температура окружающей среды)

навивочная (бездорновая)

Рукава предназначены для охлаждения шины питания воздухом.

Рукава имеют 3-х кратный запас прочности. Внутренний и наружный резиновые слои рукавов МУ характеризуются электрической прочностью н/м 2,0 кВ/мм.

Примечание:

Температурные интервалы работоспособности указаны для работы в умеренном климате, если не оговариваются другие условия работы.

По согласованию с заказчиком, допускается изготовление рукавов с другими параметрами и размерами.
