Рукава напорно-всасывающие ГОСТ 5398-76

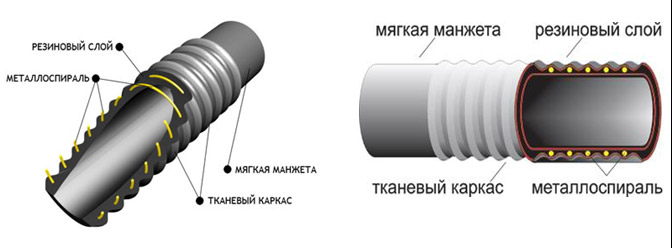

Рукава напорно-всасывающие с текстильным каркасом и металлической спиралью, имеющие на концах мягкие манжеты для присоединения их к арматуре.

Применяются для всасывания и нагнетания различных жидкостей, топлив, масел на нефтяной основе и газов.

Температура работоспособности рукавов:

умеренный климат           (от -35°С до +90°С)

тропический климат        (от -10°С до +90°С)

холодный климат              (от -50°С до +90°С)

Группы:

I – всасывающие (параметры давления: вакуум – 0,08 МПа (0,8 атм))

II – напорно-всасывающие (параметры давления: вакуум - 0,08 МПа (0,8атм), напор - 0,3; 0,5 и 1,0 МПа (3; 5; и 1,0 атм))

Класс "В" - для технической воды;

Класс "Б" - для бензина, керосина, топлив, масел на нефтяной основе;

Класс "КЩ" - слабые растворы неорганических кислот и щелочей концентрации до 20%;

Класс "П" - для пищевых веществ (молоко, пиво, спирт, вино, слабокислые растворы органических и др. веществ, питьевая вода)

КЛАСС

ВНУТРЕННИЙ ДИАМЕТР,
мм

РАБОЧЕЕ ДАВЛЕНИЕ,
МПа (атм)

РАБОЧИЙ ВАКУУМ,
МПа (атм)

ДЛИНА МАНЖЕТЫ,
мм

ДЛИНА РУКАВА,
м

В, Б, КЩ, П

25

0,3 -1,0 (3 -10 атм)

0,08 (0,8 атм)

75

10

32

0,3 -1,0 (3 -10 атм)

0,08 (0,8 атм)

75

10

38

0,3 -1,0 (3 -10 атм)

0,08 (0,8 атм)

85

10

50

0,3 -1,0 (3 -10 атм)

0,08 (0,8 атм)

100

10

65

0,3 -1,0 (3 -10 атм)

0,08 (0,8 атм)

100

4; 6; 10

75

0,3 -1,0 (3 -10 атм)

0,08 (0,8 атм)

100

4; 6; 10

100

0,3 -1,0 (3 -10 атм)

0,08 (0,8 атм)

100

4; 6; 10

125

0,3 -1,0 (3 -10 атм)

0,08 (0,8 атм)

150

4

150

0,3 -1,0 (3 -10 атм)

0,08 (0,8 атм)

150

4

200

0,3 -1,0 (3 -10 атм)

0,08 (0,8 атм)

150

4

250

0,3 -1,0 (3 -10 атм)

0,08 (0,8 атм)

200

4

300

0,3 -1,0 (3 -10 атм)

0,08 (0,8 атм)

200

4

Примечания:

1. Рукава всех классов группы I должны быть герметичными при гидравлическом давлении равном:

0,3 МПа (3 кгс/см2) – для рукавов внутренним диаметром до 75 мм,

0,2 МПа (2 кгс/см2) – для рукавов внутренним диаметром свыше 75 мм.

2. Рукава классов Б, В, П, КЩ должны иметь не менее, чем трехкратный запас прочности (3Р) при разрыве гидравлическим давлением.

Пример условного обозначения:

Рукав Б22510  ГОСТ 5398-76, где

Б – класс (бензин, керосин, топливо, масла на нефтяной основе);

2 – группа (напорно-всасывающие);

25 – внутренний диаметр (мм);

10 – рабочее давление (кгс/см2).
